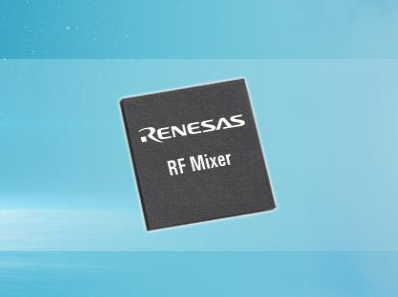

Renesas射頻混頻器
發布時間：2022-07-15 17:13:31 瀏覽：1739
Renesas射頻混頻器系列產品采用 Zero-Distortion? 專利技術極大地提高了接收器在所需信噪比（SNR）下可以承受的最大信號電平（IM3音調）。這些設備可以擴展，以便可以在各種模式下工作，顯著降低功耗，同時仍保持高線性度
與類似的競爭混頻器相比，它可以將三階互調（IM3）失真降低高達20 dB（90%）
在存在相鄰信道干擾的情況下提高未充分利用的頻譜的覆蓋率
通過最小化對射頻增益控制的需求簡化射頻前端和軟件設計
Renesas提供了具有出色帶外雜散特性的有源混頻器，這可以減少對前端濾波器的要求。RF和lo端子與巴倫內部集成，支持50歐姆的單個端子。中頻端口配置為差分200歐姆，以驅動ADC前端濾波器，具有低偶數階失真。這些解決方案可用于雙混頻器和單混頻器配置
2 x 2和3 x 3階雜散：由于這些帶內雜散無法濾除，射頻混頻器必須提供系統所需的抑制系統。Renesas射頻混頻器系列產品為這些關鍵雜散提供了極高的抑制（大于70 dB）
強大的斷電模式：Renesas的有源混頻器可以在200納秒內完全打開和關閉，是TDD系統的理想選擇。此外，在關閉狀態下，Lo端口的阻抗幾乎不變，降低了頻率牽引的可能性
可擴展性：除了具有多種操作模式外，所有Renesas混頻器都包括外部電阻選擇，以進一步降低功耗，而不影響線性。應用說明可在產品頁面上獲得，該頁面描述了如何在保持OIP3大于32dBm的同時進一步降低電流。瀏覽下表中的Renesas單混音器和雙混音器組合。
Renesas（Renesas）電子初始成立于日本，Renesas主要以MPU、接口電路、電源管理、光電子以及航天應用產品為特色。Renesas提供專業可靠和創新的嵌入式設計和完整的半導體解決方案，旨在通過使用其產品的數十億連接智能設備來改善人們的工作和生活方式。Renesas是微控制器的領先供應商，也是世界上模擬電源設備和SoC產品的領先供應商。Renesas電子公司為汽車、工業、基礎設施和物聯網應用提供全面的解決方案。
深圳市立維創展科技有限公司，優勢代理分銷Renesas產品線，部分系列常備現貨。
詳情了解Renesas請點擊：http : //www.hinpon.com/public/brand/59.html
Product ID | Product Title | Channels (#) | Input Freq (MHz) | Output Freq Range (MHz) | Supply Voltage (V) | Lead Count (#) | LO Injection Side | Output IP3 (dBm) | Gain (dB) |
F1100 | RF to IF Dual Downconverting Mixer | 2 | 650 - 1000 | 150 - 450 | 4.75 - 5.25 | 36 | High | 41 | 9 |
F1102 | Dual 400-1000 MHz RF to IF Mixer | 2 | 400 - 1000 | 20 - 300 | 4.75 - 5.25 | 0, 36 | High or Low | 43 | 9 |
F1130 | Dual Path RF to IF Mixer - 400MHz to 1100MHz | 2 | 400 - 1100 | 25 - 400 | 4.75 - 5.25 | 48 | High or Low | 36 |
|
F1150 | Dual RF to IF Downconverting Mixer | 2 | 1700 - 2200 | 50 - 450 | 4.75 - 5.25 | 36 | High | 40 | 8.5 |
F1152 | Dual RF to IF Downconverting Mixer | 2 | 1400 - 2200 | 50 - 350 | 4.75 - 5.25 | 36 | Low | 42 | 8.5 |
F1162 | Dual RF to IF Downconverting Mixer for LTE | 2 | 2300 - 2700 | 50 - 500 | 4.75 - 5.25 | 36 | High or Low | 43 | 9 |
F1178 | Dual 3300 - 3800 MHz RF to IF Mixer | 2 | 3300 - 3800 | 20 - 550 | 4.75 - 5.25 | 36 | High or Low | 39 | 9 |
F1180 | Dual Path RF to IF Mixer - 1400MHz to 2700MHz | 2 | 1400 - 2700 | 25 - 400 | 4.75 - 5.25 | 48 | High or Low | 35 |
|
F1192B | VersaMixer? Wideband / Low-Power Dual Channel | 2 | 400 - 3800 | 50 - 600 | 3.15 - 3.45 | 24 | High or Low | 35 | 2, 5, 8, 11 |
F1701 | Ultra-linear Single-channel Mixer for Rx Applications | 1 | 600 - 1060 | 70 - 300 | 4.75 - 5.25 | 20 | High or Low | 43 | 12 |
F1751 | Ultra-linear Single-channel Mixer for Rx Applications | 1 | 1400 - 2500 | 50 - 500 | 4.75 - 5.25 | 20 | High or Low | 44 | 12 |
F1763 | Ultra-linear Single-channel Mixer for Rx Applications | 1 | 2000 - 2900 | 50 - 500 | 4.75 - 5.25 | 20 | High or Low | 42 | 12 |
F1792 | VersaMixer? Wideband / Low-Power Single Channel | 1 | 400 - 3800 | 50 - 600 | 3.15 - 3.45 | 24 | High or Low | 35 | 2, 5, 8, 11 |
