EZ-FLEX.47同軸電纜EZ Form
發布時間:2023-05-19 16:55:55 瀏覽:663
EZ Form EZFlex Formable?電纜線銅錫復合外導體提供固體護線套半剛性電纜同樣的100%覆蓋率,但是可以輕松按照客戶的規格人工塑型。因?yàn)槠湟?guī)格相類似,EZ-FLEX.47同軸電纜和標準的半剛性電纜連接器同時使用,提供相似的電氣特性,而不需要設計制造復雜性。

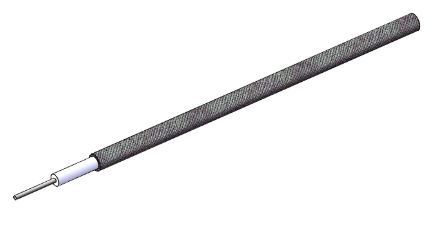

EZ-FLEX.47同軸電纜0.047"可注塑成型銅錫復合外導體、SPCW中心導體、PTFE電解介質。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0113 in |
Dielectric Diameter | 0.0340 in |
Outer Conductor Diameter | 0.0470 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | PTFE |
Outer Conductor Material | Copper-Tin Composite |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +200 °C |
Inside Bend Radius (Minimum) | 0.125 in |
Weight | 0.47 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.0 ? |
Velocity of Propagation | 70% |
Shielding Effectiveness | >90 db |
Voltage Withstanding | 2000 VRMS@ 60 Hz |
Continuous Working Voltage | 800 VRMS max |
Maximum Operating Frequency | 116 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 28 db |
1.0 GHz | 39 db |
5.0 GHz | 90 db |
10.0 GHz | 130 db |
18.0 GHz | 180 db |
26.5 GHz | 225 db |
40.0 GHz | 286 db |
50.0 GHz | 328 db |
65.0 GHz | 385 db |
90.0 GHz | 470 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 45W |
1.0 GHz | 31 W |
5.0 GHz | 13 W |
10.0 GHz | 9.3 W |
18.0 GHz | 7W |
26.5 GHz | 5.6 W |
40.0 GHz | 4.4 W |
50.0 GHz | 4W |
65.0 GHz | 3.4 W |
90.0 GHz | 2.8 W |
上一篇: ITH連接器Glenair
推薦資訊

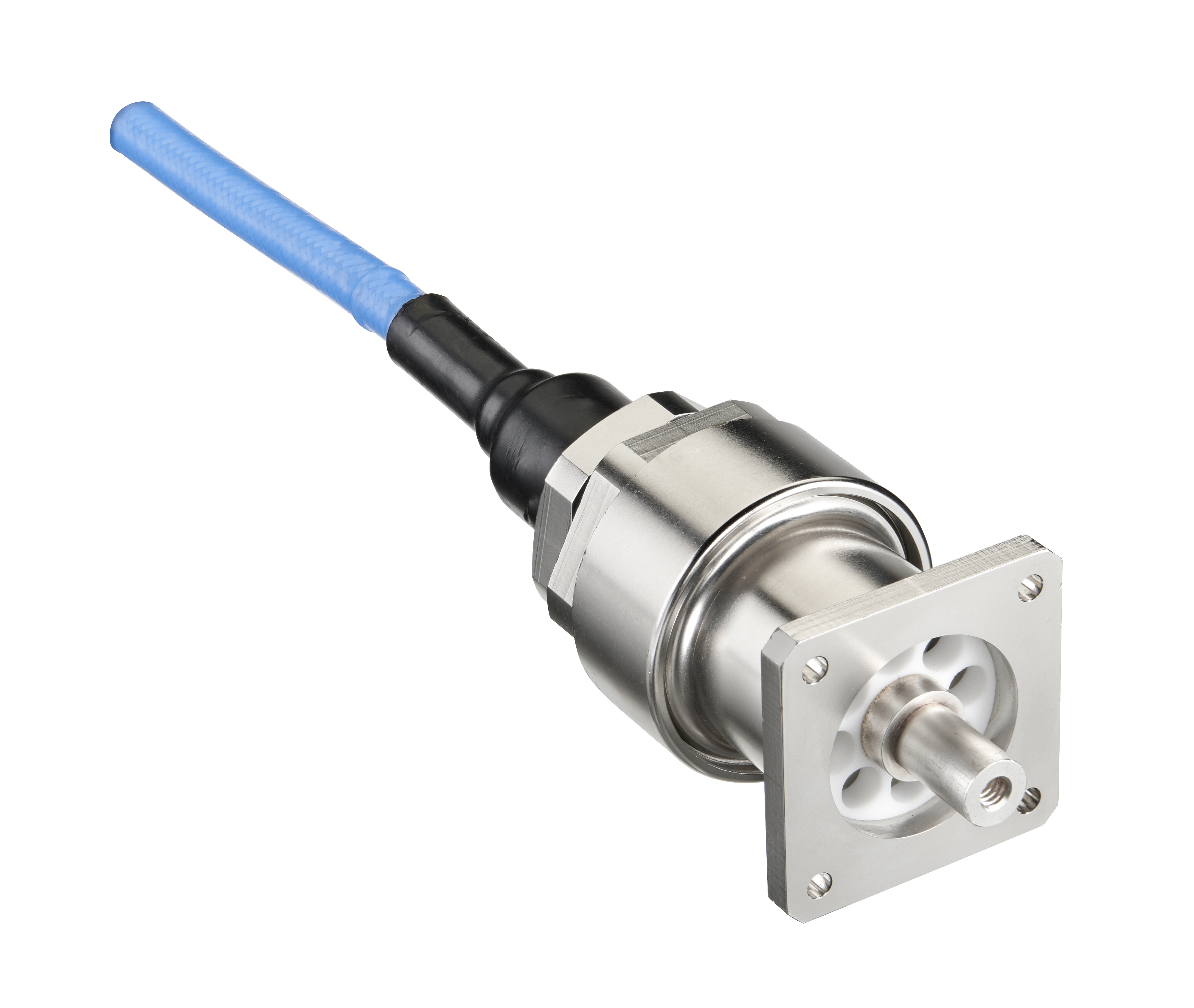

?連接器是電子工程師和技術人員經常接觸的元件。其功能是在電路中的阻塞或隔離電路之間建立通信橋,使電流流動,實現電路的預定功能。

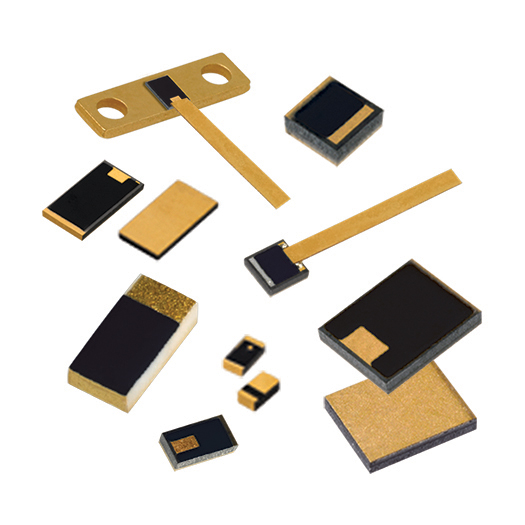

Hypertronics獨家生產的CVD鉆石負載系列是非常小的封裝尺寸和非常高的額定功率的完美結合。這些終端可用于DC-26.5 GHz應用,非常適合需要高功率容量的應用,體積小、重量輕的Hypertronics射頻元器件CVD 鉆石負載采用全膜結構,其鍍金墊可滿足金絲鍵合或表面焊接的要求此全膜結構還使本產品具有良好的峰值功率承載能力后綴為“T”的產品包含鍍金引線,便于安裝后綴為“FT”的產品包括導線和集成散熱器,便于安裝使用。
