Princeton Microwave介電諧振器 頻率3~40GHz
發布時間:2024-01-05 09:28:33 瀏覽:580
Princeton Microwave介電諧振器振蕩器是由高介電常數材料制成,電磁場可以被限制并使其諧振。諧振頻率由電介質矩形或圓盤的物理尺寸、材料的介電常數以及不同程度的支撐和容納結構決定。機械調諧是通過使調諧螺釘更靠近介電諧振器來實現的,從而將TE模式的諧振頻率修改為增加的值。諧振頻率這種行為的原因在腔體擾動理論中得到了解釋。也就是說,當空腔的金屬壁向內移動時,如果存儲的能量主要是電的,則諧振頻率會降低。否則,當靠近金屬壁的存儲能量主要是磁性的時,在屏蔽TE介質諧振器的情況下,當壁向內移動時,諧振頻率會增加。在電子調諧的 DRO 中,與微帶線相關的變?nèi)荻O管在介電諧振器頻率周圍產生共振。該諧振電路與介質諧振器電磁耦合,形成一對相互耦合的諧振電路。通過隨偏置電壓改變變?nèi)荻O管電容,現在可以調諧介電諧振器的諧振頻率,耦合到一側的變?nèi)荻O管微帶線和另一側的 50 歐姆微帶線。介電諧振振蕩器(DSO)使用介電諧振器作為其頻率決定元件。當介電材料選擇得當時,介電常數隨溫度的變化趨于抵消,從而提供相對較好的溫度與頻率穩定性。
特征:
可根據客戶指定頻率定制(頻率:3 至 40 GHz)
封裝MESFET或BJT器件
低相位噪聲
低顫音
高振動操作
SMT和/或連接器外殼制造
內部電壓調節
選型:
介電諧振器振蕩器 | ||||
系列 | 頻率范圍 | 調音 | 功率輸出 | |
PmT DRO-4000 | 3 – 12 GHz | Mechanical/Electronic | 13 dBm | |
PmT DRO-5000 | 12 – 18 GHz | Mechanical/Electronic | 13 dBm | |
PmT DRO-6000 | 18 – 40 GHz | Mechanical/Electronic | 13 dBm | |
PmT DRO-7000 | 17 – 24 GHz | Mechanical/Electronic | 13 dBm | |
PmT DRO-SM | 6 – 24 GHz | Mechanical/Electronic | 13 dBm | |
PmT DRO-19 | 19 GHz | Fixed | 20 dBm |
更多相關Princeton Microwave產品信息可咨詢立維創展。
推薦資訊

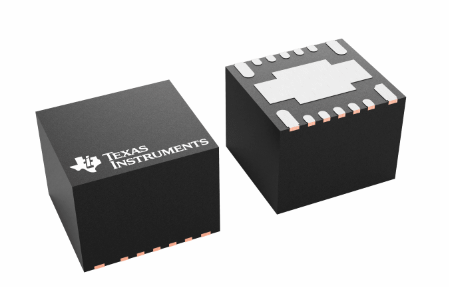

TPSM5601R5?電源模塊是一個高度集成的1.5A電源解決方案,包括一個60V輸入降壓DC/DC轉換器與有源率MOSFET,屏蔽電感和多個無源器件在熱增強QFN包。

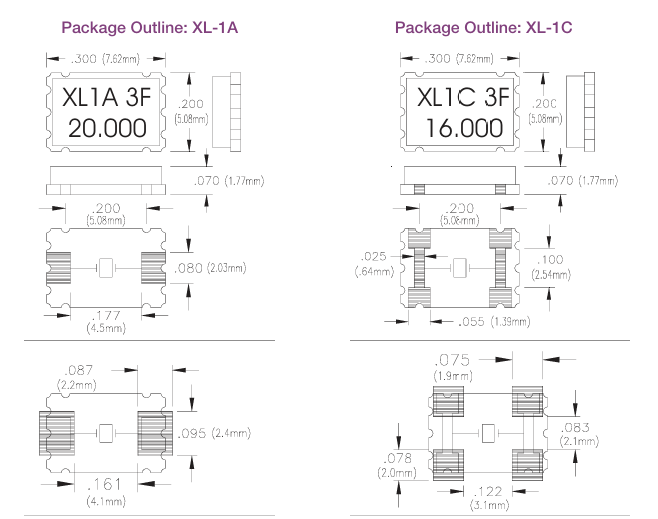

Connor-Winfield XL-1A 和 XL-1C 晶體諧振器是用于基頻和泛音 AT 切割晶體的系列產品,采用 7.62x5.08 毫米密封陶瓷封裝。頻率范圍為 8 至 100 MHz,頻率容差和溫度穩定性均為±50 ppm,工作溫度范圍為-10°C 至 60°C,并聯電容為 7 pF,驅動電平典型值為 0.1 mW,具有±5 ppm 的抗沖擊性和抗振性,絕緣電阻為 500 M Ohm @100Vdc ±15Vdc。產品特點包括基頻或泛音 AT 切晶體、±50ppm 頻率校準、±50ppm 溫度穩定性、表面貼裝封裝、卷帶包裝,且符合 RoHS 標準/無鉛。
