Glenair 7觸點引腳面板安裝插座連接器CB07C2L0,CB07Q2L0
發布時間:2024-09-10 10:36:34 瀏覽:1116
Glenair的7觸點引腳面板安裝插座連接器是CB系列的“PogoPin”連接器,專為面板安裝設計。其主要特點如下:
1. 接觸類型:插座采用不可拆卸的焊杯接觸點,支持最多#20 AWG的標準線(直徑1mm)。接觸點鍍有硬金,確保更好的導電性和耐用性??蛇x的PC尾接觸有兩種長度:3.5mm和8.0mm。
2. 外殼材料和防護:插座的外殼和壓帽為不銹鋼材料,外殼鍍有黑色鉻酸鹽,提供良好的防護。插座配有硅膠面密封件,防止在未連接時的水分侵入。未配對時的開放面耐壓為0.4bar,具有5000次的插拔循環壽命。

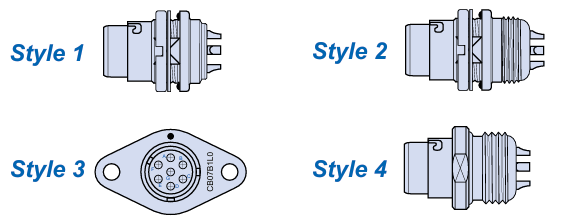

3. 安裝類型:
A:帶有壓帽的插座適合后面板安裝,最大面板厚度為3.5mm,配有不銹鋼壓帽和平墊圈,硅膠O形圈確保面板的密封性。
B:帶有M14X1附件螺紋的壓帽插座,適合后面板安裝,具備與類型A類似的密封功能。
C:帶有兩個法蘭安裝孔的前面板安裝插座,安裝孔可接受M3螺絲,附帶O形圈確保面板密封。
D:帶有螺紋并適用于厚面板安裝的插座,帶有PC9螺紋并配有O形圈。
4. 7觸點引腳插座的接線方式:不同安裝類型的插座支持多種觸點配置,包括焊杯接觸點和不同長度的PC尾接觸點。安裝方式有螺紋安裝、法蘭安裝等,每種配置還提供不同的極化位置和顏色編碼,以確保正確的連接。
規格參數:
Mounting Style | Polarizing Contact Position 1 Fig. Type (White) | Polarizing Position 2 (Yellow) | Polarizing Position 3 (Green) | Polarizing Position 4 (Pink) |
Jam Nut | Fig.1 Solder Cup CB07C1L0 | CB07C2L0 | CB07C3L0 | CB07C4L0 |
Jam Nut | Fig.1 Short PC Tail CB07C1L1 | CB07C2L1 | CB07C3L1 | CB07C4L1 |
Jam Nut | Fig.1 Long PC Tail CB07C1L2 | CB07C2L2 | CB07C3L2 | CB07C4L2 |
Jam Nut w/Thd. | Fig.2 Solder Cup CB07T1L0 | CB07T2L0 | CB07T3L0 | CB07T4L0 |
Jam Nutw/Thd. | Fig.2 Short PC Tail CB07T1L1 | CB07T2L1 | CB07T3L1 | CB07T4L1 |
Jam Nut w/Thd. | Fig.2 Long PC Tail CB07T1L2 | CB07T2L2 | CB07T3L2 | CB07T4L2 |
Flange | Fig.3 Solder Cup CB07B1L0 | CB07B2L0 | CB07B3L0 | CB07B4L0 |
Flange | Fig.3 Short PC Tail CB07B1L1 | CB07B2L1 | CB07B3L1 | CB07B4L1 |
Flange | Fig.3 Long PC Tail CB07B1L2 | CB07B2L2 | CB07B3L2 | CB07B4L2 |
Thread-In | Fig.4 SolderCup CB07Q1L0 | CB07Q2L0 | CB07Q3L0 | CB07Q4L0 |
Thread-In | Fig.4 Short PC Tail CB07Q1L1 | CB07Q2L1 | CB07Q3L1 | CB07Q4L1 |
Thread-In | Fig.4 Long PC Tail CB07Q1L2 | CB07Q2L2 | CB07Q3L2 | CB07Q4L2 |
這款連接器能夠在惡劣環境下提供可靠的電氣連接,并廣泛應用于航空航天等高要求的行業。
