IR2104STRPBF柵極驅動器IC Infineon英飛凌
發布時間:2024-09-23 09:54:33 瀏覽:1326
IR2104STRPBF是一款帶關斷功能的600V半橋柵極驅動器IC,適用于IGBT和MOSFET的驅動。以下是該芯片的詳細介紹:
產品概述:

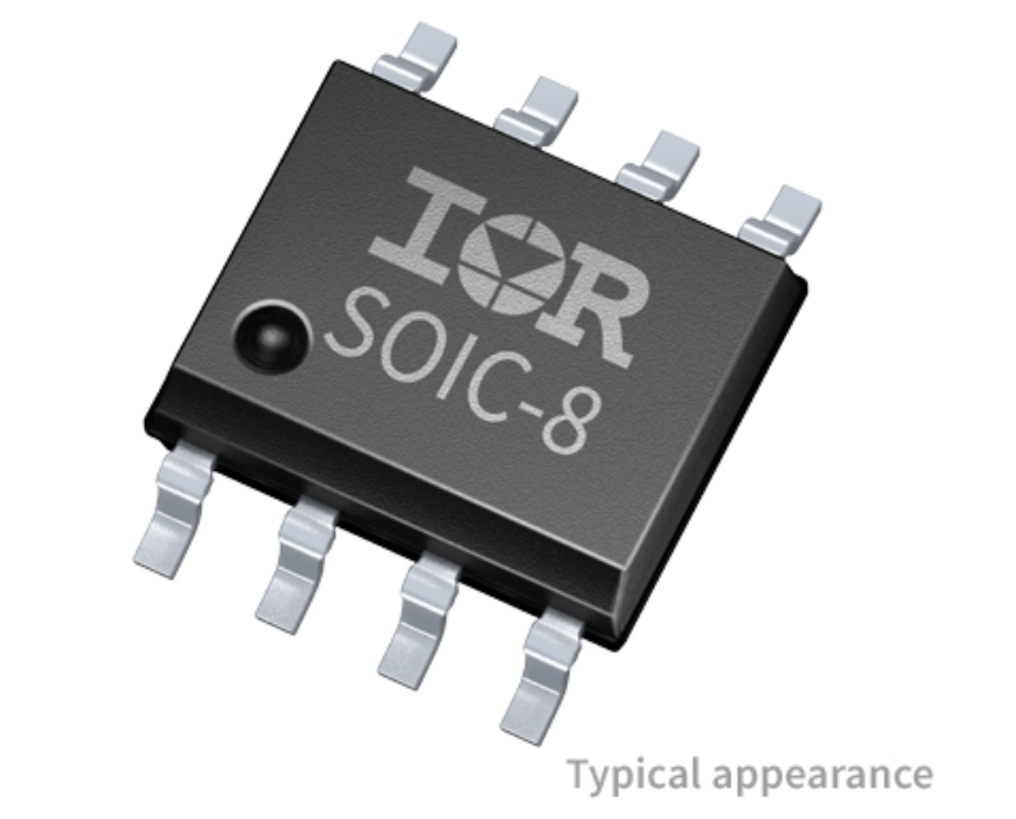

采用8引腳SOIC封裝,可選8引腳PDIP封裝。
低邊柵極驅動器IC,適用于EiceDRIVER? 600V系列。
主要特點:
專為自舉操作設計的浮動通道:適用于需要自舉電路的半橋拓撲。
完全運行時的電壓高達600V:支持600V電壓等級的驅動應用。
容許負瞬態電壓高:提供對負瞬態電壓的容忍度,增強電路的魯棒性。
不受dV/dt影響:降低開關瞬態過程中的電壓變化率,提高系統穩定性。
柵極驅動供電電壓范圍:10至20V:適應多種電源電壓需求。
欠壓鎖定:在電源電壓低于設定值時,防止芯片工作,保護電路安全。
3.3V、5V和15V邏輯輸入兼容:方便與不同邏輯電平的微控制器或信號源連接。
防止交叉?zhèn)鲗н壿嫞罕苊庑盘柦徊娓蓴_,提高系統可靠性。
雙通道匹配傳播延遲:確保兩個通道的驅動信號同步,減少開關損耗。
內置死區時間:防止器件在短時間內連續導通,降低開關損耗和噪聲。
高邊輸出與HIN輸入同相:確保高邊和低邊驅動信號同步。
關斷輸入將關閉兩個通道:方便實現半橋電路的快速關斷。
應用領域:
太陽能系統解決方案
其他需要半橋柵極驅動的應用
技術參數:
輸入電壓范圍:10V至20V
輸出電流(吸收):0.36A
輸出電流(提供):0.21A
工業認證
關斷傳播延遲:150ns
導通傳播延遲:680ns
電源電壓欠壓鎖定(開啟):8.9V
電源電壓欠壓鎖定(關閉):8.2V
電壓等級:600V
IR2104STRPBF柵極驅動器IC是一款性能優異的半橋柵極驅動器,適用于各種高壓、高速開關應用。
