CR2875F3微波雙環行器RFCI
發布時間:2024-12-05 11:31:33 瀏覽:535
CR2875F3 是一種微波雙環行器,能夠在4200 MHz至4400 MHz的頻率范圍內工作。它具有兩個端口,分別標記為1(RFCI)和2(RFCI 2),以及第三個端口3,用于信號的輸入或輸出。該設備的設計允許信號在端口之間以特定的方向流動,從而實現信號的隔離和控制。

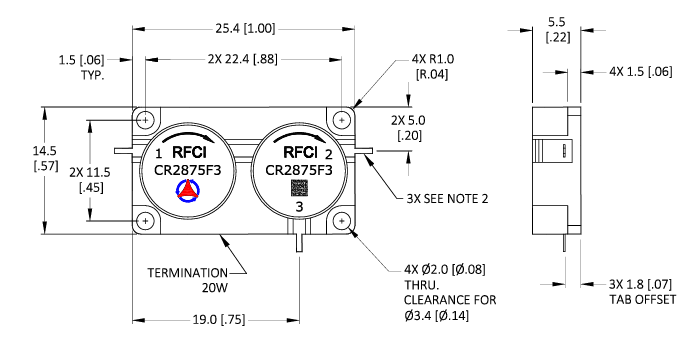

物理尺寸
寬度:25.4 mm (1.00 in)
高度:14.5 mm (0.57 in)
深度:19.0 mm (0.75 in)
安裝孔:4個直徑為2.0 mm (0.08 in) 的孔,用于固定設備
引腳尺寸:0.62 mm (0.024 in) 寬 x 2.0 mm (0.08 in) 長 x 0.20 mm (0.008 in) 厚
電氣特性
頻率范圍:4200 MHz 至 4400 MHz
插入損耗:
P1-P2:小于0.50 dB,最大0.60 dB
P2-P3:小于0.30 dB,最大0.35 dB
隔離度:
P2-P1:最小40 dB,典型大于48 dB
P3-P2:最小20 dB,典型大于23 dB
回波損耗:最小20 dB,典型大于23 dB
功率和溫度等級
正向功率峰值/平均:最大500/35瓦特
反向功率連續波(CW):最大20瓦特
工作溫度范圍:-40°C 至 +85°C
存儲溫度范圍:-40°C 至 +95°C
應用
CR2875F3 雙環行器適用于需要信號隔離和控制的微波通信系統,如雷達、衛星通信和無線基礎設施。其設計允許在不同端口之間實現高效的信號傳輸,同時減少信號干擾和損耗。
RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊

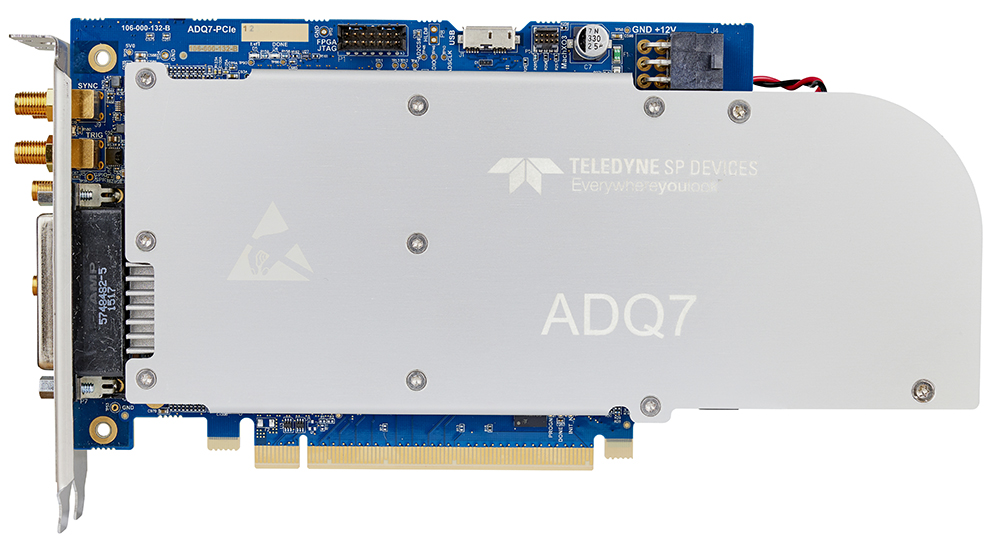

Teledyne SP Devices ADQ7WB是一種具有6.5 GHz模擬輸入帶寬的射頻數字轉換器。它支持高線性寬帶數據捕獲,并利用Teledyne SP Devices的專有ADX技術確保業界領先的無雜散動態范圍(SFDR)。靈活的體系結構允許將雙輸入用作兩個單獨的通道或單個IQ通道。Teledyne SP Devices ADQ7WB提供12位垂直分辨率和每通道5 GSPS采樣率。ADQ7WB支持點對點數據流傳輸?shù)竭x定的圖形處理單元(GPU),最高速度為7 GBs。
