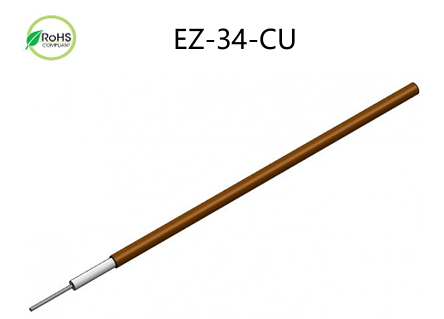

EZ-34-CU 50Ω同軸電纜EZ Form Cable
發布時間:2025-03-12 09:25:59 瀏覽:800

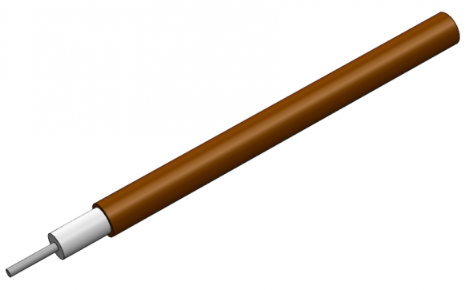

EZ-34-CU 是一款高性能的 50Ω 同軸電纜,適用于高頻信號傳輸。該電纜采用銀鍍銅(SPC)中心導體和銅外導體,具有優異的電氣性能和機械特性,廣泛應用于通信、航空航天、醫療設備等領域。
主要特性
阻抗:50Ω ± 3.0
最高工作頻率:153 GHz
屏蔽效能:>165 dB
溫度范圍:-55℃ 至 +100℃
RoHS 合規:是
連續工作電壓:750V
最大工作頻率:153GHz
傳播速度:69.50%
耐壓:2,000VRMS @ 60 Hz
最小內彎半徑英寸 (in):0.05
最小內彎半徑毫米 (mm):1.27
重量(lbs/100ft):0.21
重量(kg/100m):0.31
衰減特性(典型值,每 100 英尺)
頻率 (GHz) | 衰減 (dB) |
0.5 | 33.5 |
1 | 47.5 |
5 | 110 |
10 | 159 |
18 | 225 |
26.5 | 265 |
40 | 333 |
50 | 377 |
65 | 437 |
90 | 525 |
功率特性(CW @ 20°C,最大值)
頻率 (GHz) | 功率 (W) |
0.5 | 35 |
1 | 25 |
5 | 11 |
10 | 8 |
18 | 6 |
26.5 | 5 |
40 | 3.7 |
50 | 3.3 |
65 | 2.8 |
90 | 2.4 |
尺寸規格
參數 | 單位 | 數值 |
外導體直徑 | 英寸 (in) | 0.034 |
外導體直徑 | 毫米 (mm) | 0.86 |
中心導體直徑 | 英寸 (in) | 0.008 |
中心導體直徑 | 毫米 (mm) | 0.2 |
介質直徑 | 英寸 (in) | 0.026 |
介質直徑 | 毫米 (mm) | 0.66 |
材料組成
部件 | 材料 |
外導體 | 銅 |
外導體鍍層 | 無 |
介質 | PTFE(聚四氟乙烯) |
中心導體 | 銀鍍銅(SPC) |
推薦資訊

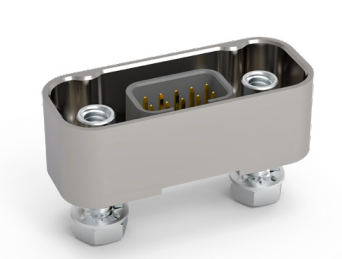

Hypertronics?高阻抗D-Sub連接器的主要相關功能是將四個屏蔽同軸接觸的外屏蔽層直接連接到連接器外殼上。通過Hypertronics的光纖通道D-Sub連接器系列,固定在外殼周圍的多夾緊地板彈簧可以提供多點接觸嚙合,以實現高質量的電磁干擾屏蔽。最后,可以從接觸體的外部測量到連接器法蘭的極低接觸電阻。
