Kuhne KU PA 070080-20 A射頻功率放大器770-880MHz
發布時間:2025-04-02 09:02:21 瀏覽:741
Kuhne KU PA 070080-20 A射頻功率放大器主要性能參數
工作頻率范圍:770 MHz到880 MHz。
輸入功率P1dB:典型值14 dBm,最大輸入功率+20 dBm。
輸出功率P1dB:最小43 dBm(CW),功率最小20 W(CW)。
飽和功率:最小30 W。
輸出功率 COFDM:最小37 dBm,功率最小值為5 W。
增益小信號:最小30 dB。
增益平坦度小信號:最大6 dB。
諧波抑制:最小 30 dB @ 43 dBm
互調失真(IM3):典型值 42 dBc,最小 39 dBc @ 40 dBm PEP
效率:最小 40 % @ 44.7 dBm (CW)
輸入駐波比(VSWR):最大1.8 : 1。
輸入反射損耗(S11):最小10 dB。
工作電壓:開啟電壓為+9 V到14 V DC,供電電壓為+28 V DC。
靜態電流:典型值400 mA。
最大工作電流:最大值3.5 A。
工作溫度范圍:-20℃到+55℃。
輸入輸出接口:輸入輸出均為SMA母頭,阻抗為50歐姆。
外殼材質:銑削鋁。
尺寸:130 mm×60 mm×20 mm。
重量:235g。
應用領域
移動通信。
COFDM系統,支持QPSK、QAM調制方式。
模擬傳輸系統。
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊
Kuhne KU PA 040048-60 HY 是一款專為400-480MHz UHF頻段設計的MOSFET功率放大器,適用于模擬傳輸系統。其核心參數包括:輸入功率17dBm(最大20dBm),輸出功率達60W(P3dB 47.7dBm),增益≥34dB,諧波抑制≥55dB,效率≥30%(12-14V供電)。主要應用于無線通信及廣播系統的高功率信號放大場景。

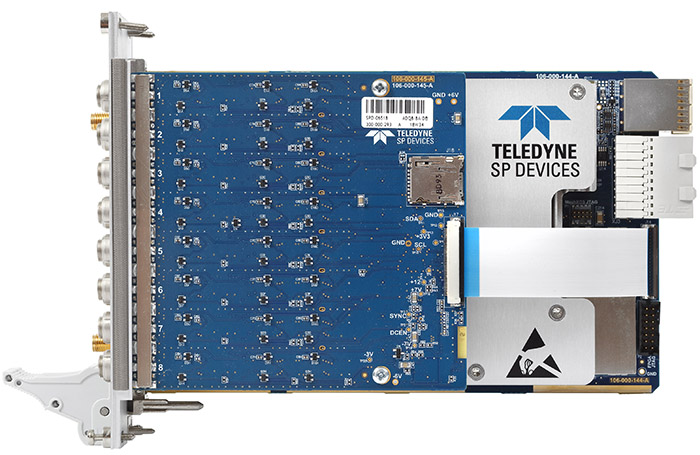

Teledyne SP Devices?多通道14位數字轉換器ADQ14是一種用于高級測量的高性能14位數據采集平臺。ADQ14為簡化集成提供了廣泛的硬件、固件和軟件特性。測量過程包括檢測器、實時信號處理、數據可視化等方面。
