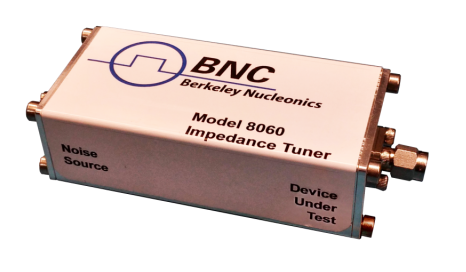

Berkeley Nucleonics 的新型 8060 型阻抗調諧器/發生器可在您的實驗室中進行可靠、可重復的噪聲參數測量，比機械桌面系統的成本低一個數量級。這款緊湊型數字器件提供 0.1 MHz 至 6.0 GHz 的標準頻率范圍，并可根據特定應用需求進行定制調高或調低。低溫選件(8060C 型)提供了更強的性能，允許測量冷噪聲參數。小尺寸和全電子設計允許對封裝和晶圓上器件進行噪聲參數測量，確保靈活性和較短的測試時間。8060C 型設計用于在絕對零度溫度(零開爾文)下工作，主要用于射電天文學和太空探索、低溫核磁共振 (NMR) 和量子計算機。提供了大量MATLAB和其他腳本，使用戶能夠利用自己的VNA、頻譜分析儀和噪聲源。
數字阻抗發生器
我們專有的寬帶阻抗調諧器方法允許快速、精確地測量大量頻率的噪聲參數，并具有驚人的可重復性。板載存儲器可存儲校準數據和文檔。包括一個溫度傳感器，用于監測內部溫度，從而提高測量精度。8060 型頻率范圍針對大多數商業應用進行了優化，例如 WiFi、WiMax、LTE、3G、4G 和 5G、藍牙無線標準。
接收器設計
為了設計接收器，工程師需要為設計選擇晶體管。您可以獲取晶體管的樣本并執行噪聲參數測量，同時可能將晶體管設置為不同的功耗設置并改變溫度。這為工程師提供了有關如何選擇晶體管輸入端的“匹配”元件(電感器和電容器)以獲得最低噪聲系數的完整信息，并最終使他能夠設計出性能最佳的接收器。
放大器設計
如果工程師開發了放大器，他可能想知道其噪聲系數，因?yàn)樘炀€的噪聲系數并不完全是 50 歐姆。工程師測量噪聲參數，然后使用它們來計算特定天線的放大器噪聲系數。
一位工程師有一個放大器，想知道其噪聲系數是否可以改善。噪聲參數的測量可以揭示放大器噪聲系數與最小可能的噪聲系數相差多遠。然后，可以使用噪聲參數來確定需要做什么(即需要什么“匹配”網絡)來改善噪聲系數。
組件制造
組件制造商希望根據零件的性能對零件(這些可能是不是為 50 歐姆設計的晶體管)進行分類。只需在一個頻率下快速測量最小噪聲系數，就可以按性能對零件進行分檔。
選型：
| 8060 | 100 kHz 至 6 GHz 阻抗調諧器 |
| 8060C型 | 低溫 100 kHz 至 6 GHz 阻抗調諧器 |
特征：
寬帶阻抗調諧器/發生器
USB 驅動，外形緊湊
用于快速測量的固態設計
板載溫度傳感器
板載存儲器可保留校準數據
WiFi、藍牙、GPS/GNSS、4G 和 5G 優化
最可重復的噪聲參數測量
應用：
無線工程
5G系統設計
GPS/GNSS接收機
有線和無線放大器
物聯網設備開發
低溫 LNA 設計
射電天文學
LN 冷卻射頻組件設計
量子計算機
