- 產品詳情
MPIV – Modular Pulsed IV 用于半導體器件的高功率電流和電壓表征。它也非常適合需要精確高電流和高電壓脈沖的應用。漏極脈沖模塊 (DPM) 使用外部大電流電源，而柵極脈沖模塊 (GPM) 使用內部高精度電壓電源。此外，MPIV可以與外部或內部觸發器同步。
DPM 是系統的核心。其內部微控制器使用精密脈寬調制 (PWM) 模塊，具有互補輸出和可編程死區時間，以生成和同步漏極和柵極偏置的脈沖。脈沖寬度可在200ns至2ms之間調節;脈沖重復頻率從500Hz到1MHz，最大占空比為50%。漏極模塊內的兩個內部 N 溝道 MOSFET 支持高達 200V 的電壓和高達 17A 的電流。脈沖和
靜態偏置電壓均通過外部直流電源提供，從而使模塊化脈沖 IV 成為可定制的解決方案。

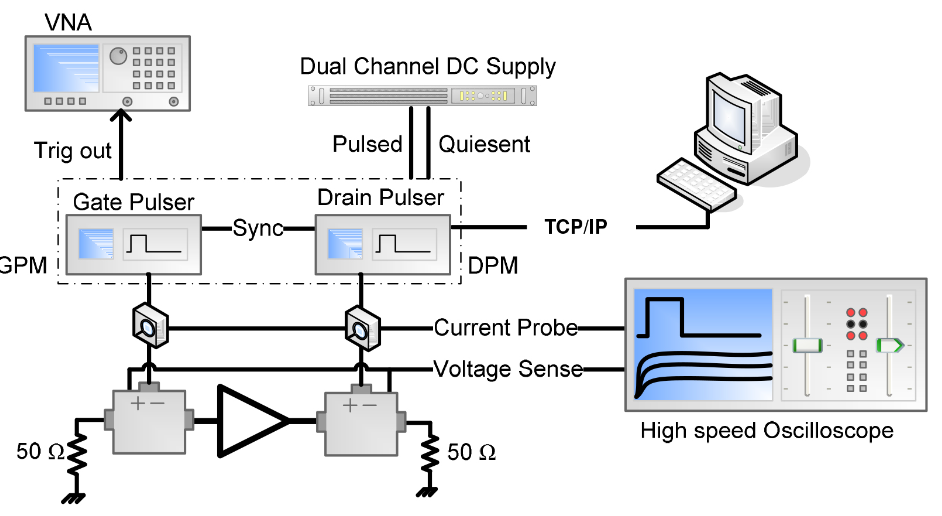

設置：
GPM 作為由 DPM 控制的從屬模塊運行。內部精密數字模擬轉換器 （DAC） 用于在 ±10V 范圍內調節柵極電壓，分辨率為 5mV。輸出緩沖放大器可提供高達100mA的電流。
使用高速 4 通道數字示波器進行電壓和電流測量。電壓直接在柵極和漏極偏置三通檢測端子上采樣;使用高速、高靈敏度電流探頭測量漏極電流。

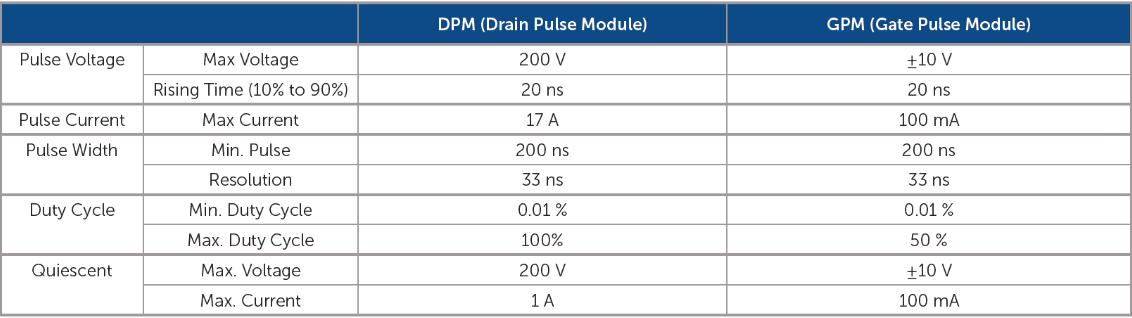

規格：
特點
? 高功率能力：+/- 200V，17A.
? 最小脈沖寬度：200ns。
? 模塊化設計，支持多種配置。
? 共享圖書館。MPIV 可作為獨立儀器使用，使用 ActiveX 庫，可輕松集成到現有測試軟件中。
? 靈活的輸入/輸出。在高功率和高精度脈沖模塊之間進行選擇，為您的特定應用創建定制設置。
? 與Focus Microwaves的器件表征軟件（Load Pull Explorer，LPEx）兼容。
