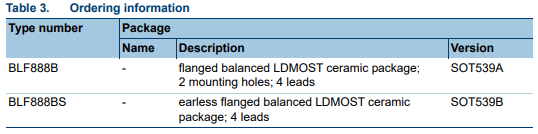

| BLF888B | BLF888BS |
選型：
UHF功率LDMOS晶體管
用于 DVB-T 廣播應用的 650W LDMOS RF 功率晶體管經過優化，可在 Doherty 解決方案中提供極高的功率和效率。

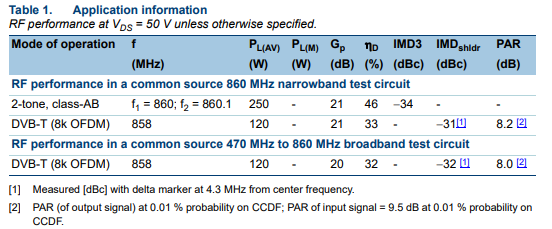

參數
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 470 | 860 | 兆赫 | ||
| PL（1分貝） | 1 dB增益壓縮時的標稱輸出功率 | 650 | W | |||
| 測試信號：DVB-T（8k OFDM） | ||||||
| Gp | 功率增益 | VDS= 50 V;f = 858兆赫 | 20 | 21 | 分貝 | |
| ηD | 排水效率 | VDS= 50 V;f = 858 兆赫;我Dq（英語：Dq）= 1.3 安培 | 30 | 33 | % | |
| PL（AV） | 平均輸出功率 | VDS= 50 V;f = 858兆赫 | 120 | W | ||
| IMD的SHLDR的 | 互調失真肩衰減 | f = 858兆赫 [0] | -31 | -27 | dBc（分貝克） | |
| ? | 峰均比 | f = 858兆赫 [1] | 8.2 | 分貝 | ||
特點和優勢
針對分頻帶(70MHz至100MHz)的Doherty解決方案進行了優化
超高功率(P1dB 650W)
極高的Doherty效率(>50%)
內部輸入匹配，實現高增益
最佳熱性能和可靠性，R釷(J-C)= 0.15 千瓦
應用
UHF頻段的通信發射機應用
UHF頻段的工業應用
