- 產品詳情
TLE5011 是 360°角度傳感器，通過單片集成巨磁阻 (iGMR) 元件測量正弦和余弦角分量，從而檢測磁場方向。數據通信通過與 SPI 兼容的雙向同步串行通信 (SSC) 實現。正弦和余弦值可以數字形式讀取。這些信號可以進行數字處理，從而計算磁場(磁體)的角度方向。此計算可以使用坐標旋轉數字計算機 (CORDIC) 算法完成。可以將多個 TLE5011 連接到微控制器 SSC 接口，實現冗余或其他用途。如果使用多個 TLE5011 器件，可以通過廣播命令對已連接的 TLE5011 進行同步。每個已連接的 TLE5011 均可通過專用的芯片選擇 CS 引腳編址。

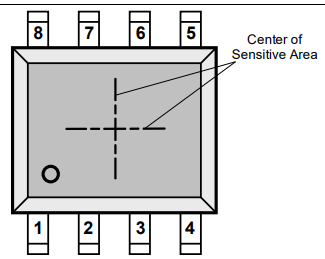

訂購信息：
| Type | Marking | Ordering Code | Package |
| TLE5011 | 5011 | SP000857850 | PG-DSO-8 |
特征描述
基于巨磁阻 (GMR) 原理
用于角度測量的集成磁場感測
針對 3.3 V 和 5 V 系統設計
0 - 360° 全角度測量
高精度角度位 SD-ADC
在接口上使用 16 位正弦/余弦值表示法
磁場工作范圍寬：30mT 到 50mT
高達 2 Mbit/s 的雙向 SSC 接口
3 引腳 SSC 接口，SPI 兼容開漏
ADC 和濾波器通過 SSC 外部命令同步
測試電阻支持模擬角度數值
芯片供電電壓 2.5 V
0.25-μm CMOS 技術
通過汽車認證：-40°C 到 +150°C(結溫)
抗閉鎖，符合 JEDEC 標準
ESD > 4 kV (HBM)
帶無鉛鍍層的環保封裝
潛在應用
轉向角度
無刷直流電機換向(例如電動助力轉向系統 (EPS))
旋轉開關
一般角度感測
