XENSIV? - 具有 I493C 接口的 TLE2D-P6B0 A3 高精度低功耗 3D 磁性霍爾傳感器

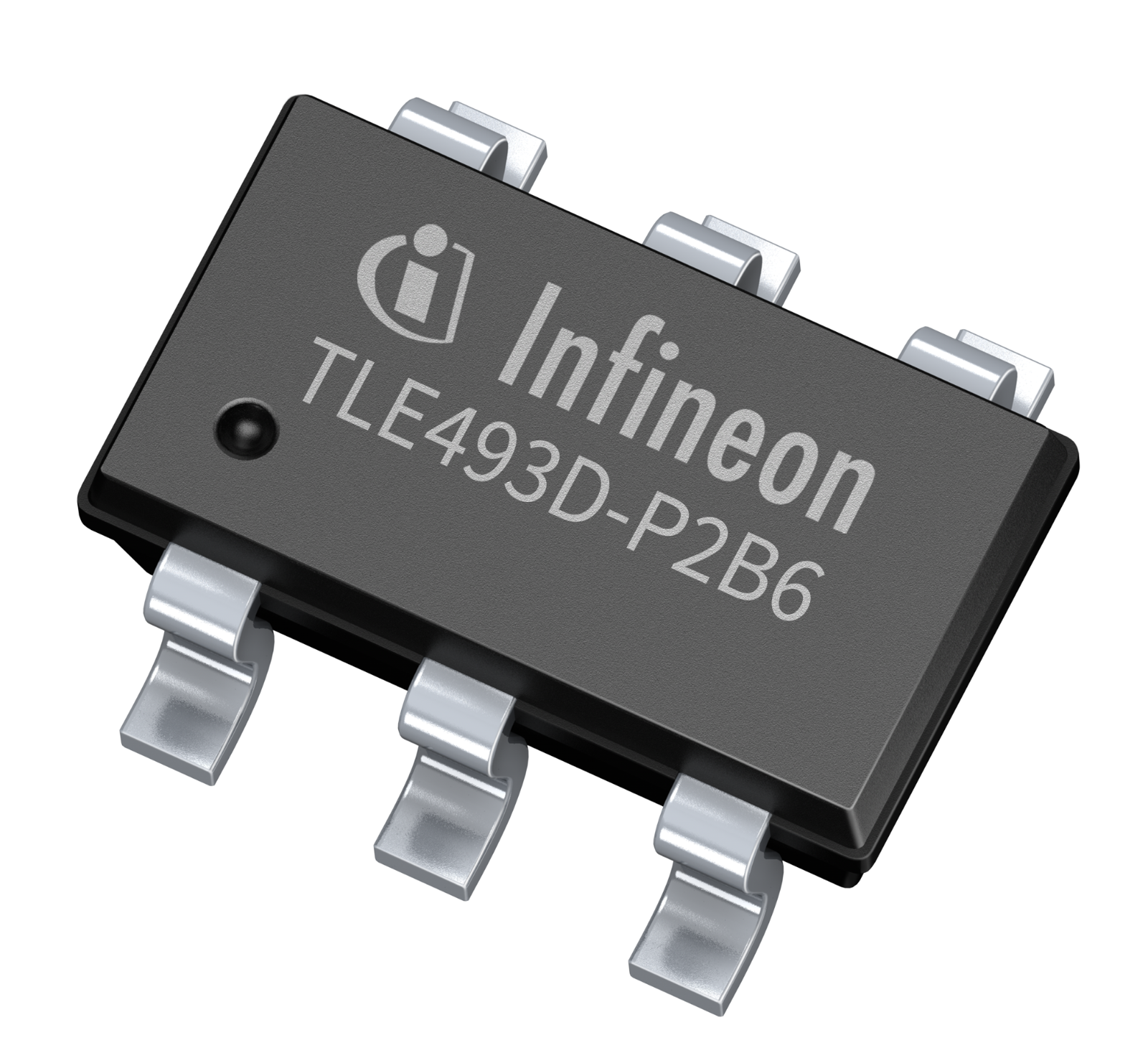

英飛凌 TLE493D-P2B6 是我們最新的磁性 3D 霍爾傳感器，具有新的和改進的精度。就定價和封裝尺寸而言，它是高性能應用的最佳產品。
TLE493D-P2B6 采用小型封裝，具有極低的靜態電流和喚醒功能。此外，該傳感器還提供最適合客戶要求的配置選項(例如數據通信、測量定義等)。安全手冊支持功能安全應用。
傳感器的可配置性用于應用平臺，以適應最終客戶的需求。
TLE493D-P2B6 有 4 種不同的變體，以 A0、A1、A2 或 A3 結尾。其基本功能是該器件的所謂總線模式配置。最多可將 4 個傳感器連接到一條 I2C 總線。然后通過 4 個不同的變體完成特定的尋址。
TLE493D-P2B6 A0型
TLE493D-P2B6 A1
TLE493D-P2B6 A2
TLE493D-P2B6 A3
訂購信息：
| Product type | Marking1) | Ordering code | Package | Default address write/read |
| TLE493D-P2B6 A0 | P0 | SP005557415 | PG-TSOP6-6-8 | 6AH/6BH |
| TLE493D-P2B6 A1 | P1 | SP005557413 | PG-TSOP6-6-8 | 44H/45 |
| TLE493D-P2B6 A2 | P2 | SP005557411 | PG-TSOP6-6-8 | F0H/FlH |
| TLE493D-P2B6 A3 | P3 | SP005557408 | PG-TSOP6-6-8 | 88H/89H |
功能概要
±3 mT 的 160D (X， Y， Z) 磁通密度傳感
可編程磁通量分辨率低至 65 μT(典型值)
X-Y角度測量模式
診斷測量，用于檢查傳感器的數字部件、模擬部件和霍爾探頭
喚醒功能和省電模式，功耗為 7 nA(典型值)
每個測量方向的 12 位數據分辨率和 10 位溫度傳感器
可變更新頻率和功率模式(可在運行期間配置)
溫度范圍 Tj = -40°C...125°C，電源電壓范圍 = 2.8 V...3.5 伏
可通過 I2C 協議由外部 μC 觸發
中斷信號，用于向微控制器指示有效測量結果
好處
通過3D磁性測量原理減少組件
由于靈活性高，應用范圍廣，可尋址
通過設備可配置性實現平臺適應性
通過集成診斷支持功能安全
由于喚醒模式，系統功耗非常低，從而延長了電池運行時間
與高磁通量測量范圍相比，較小雜散場的干擾是可以忽略不計的
潛在應用
變速桿位置
頂柱模塊和多功能方向盤中的控制元件
多功能旋鈕
踏板/閥門位置感應
