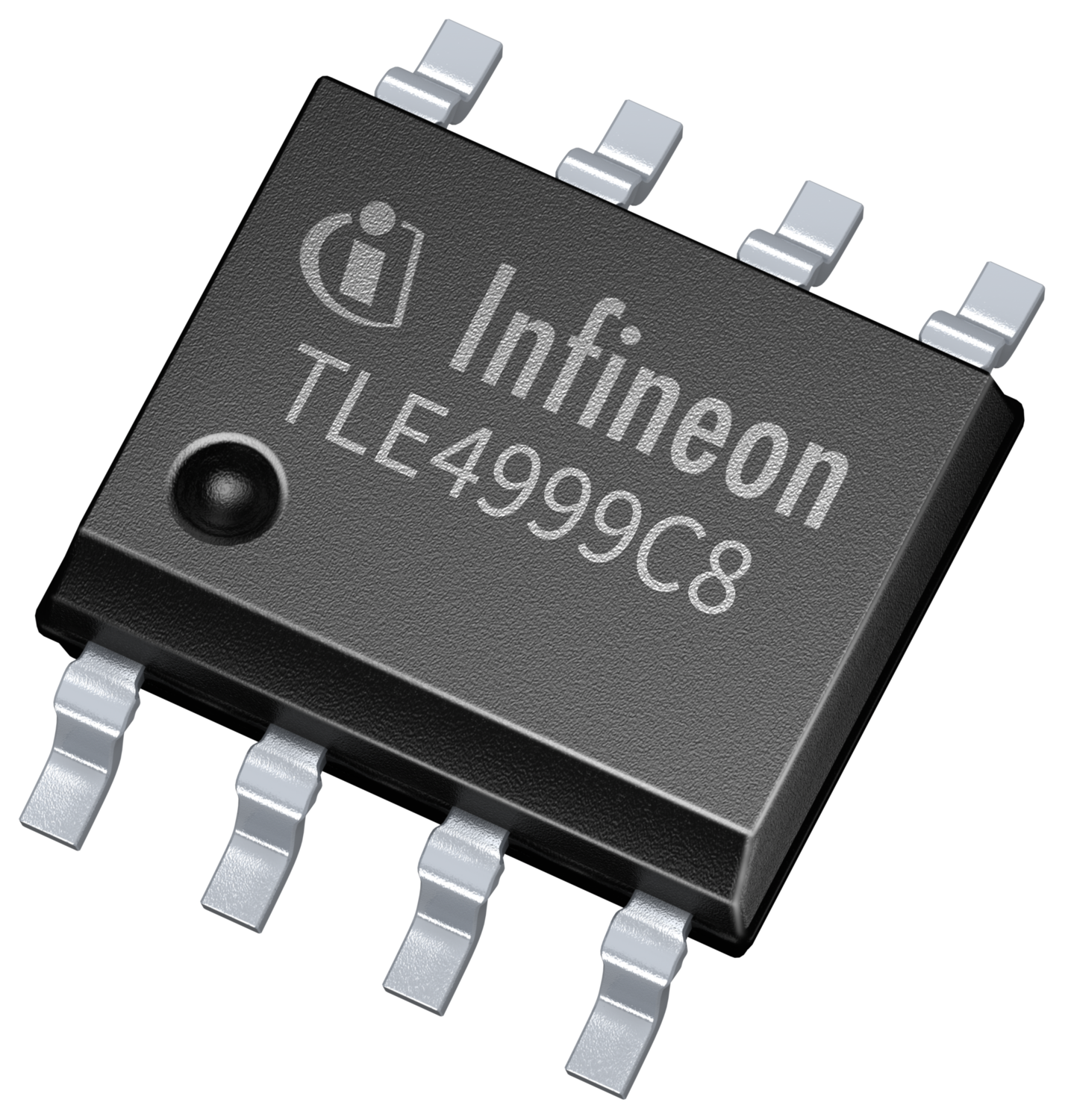

XENSIV? - TLE4999C8雙通道線性霍爾傳感器，專為安全關鍵型汽車應用以及工業市場而設計概述
英飛凌XENSIV? TLE4999C8提供了滿足系統級先進功能安全要求所需的所有手段。它的開發完全符合 ISO 26262 標準。該器件通過一個單片硅設計中包含的兩個傳感器元件，在一個芯片上提供高冗余。兩個不同的霍爾傳感器元件(“主”和“副”)在芯片內具有內部分離的信號路徑。合理性檢查確保了符合ASIL D標準的優質功能安全系統所需的高診斷覆蓋率。
TLE4999C8電源架構分為一個數字電源和兩個模擬電源電路。這種基本電源設置將快速開關數字器件與噪聲敏感的模擬電路分開。兩個模擬電源域是確保主霍爾傳感器元件和副霍爾傳感器元件內部電壓調節良好分離的基礎。在信號部分之后，人們會發現每個傳感器元件都有自己的模數轉換器、數字信號處理器 (DSP) 和存儲區，以確保最大的獨立性和卓越的噪聲性能。兩個DSP使用相關傳感器單元的溫度、應力和霍爾信號信息以及存儲在EEPROM中的補償參數來計算兩個獨立的輸出值。
此外，該傳感器還提供具有 9 個可選設定點的多點校準，以增強輸出信號的線性化。為了輕松靈活地適應磁路設計的非線性，該芯片提供了 5 種不同的校準特性。
快速數字短PWM代碼(SPC)通信接口提供從3.0 us到0.5μs的單位時間，可在不到500 μs的時間內傳輸主信號和子信號，并在SPC總線的單條數據線上支持4個傳感器。該傳感器提供 4 種不同的輸出信號模式(12/14/16 位)，受 CRC 和滾動計數器保護。
系統級TLE4999C8的多次交叉檢查可以通過外部安全機制來實現。通過這種方式，可以實現符合ASIL D的功能安全標準系統。
TLE4999C8訂購信息：
| Product Name | Marking | Ordering Code | Package |
| TLE4999C8 | 4999C8 | SP002662500 | single sensor, PG-TDSO-8-1 |
TLE4999C4選型：
| Product Name | Marking | Ordering Code | Package |
| TLE4999C4 | 4999C4 | SP003420076 | single sensor, PG-SSO-4-1 |
| TLE4999C4-S0001 | 99C4S1 | SP005727375 | single sensor, PG-SSO-4-1 |
功能概要：
兩個高精度冗余霍爾測量通道(主通道和副通道)集成在一個芯片上
開發符合 ISO 26262 標準，符合 ASIL D 級安全要求
快速數字SPC接口，單位時間最短為0.5μs，可在不到500 μs的時間內傳輸主信號和子信號，在總線上支持多達4個傳感器IC 數據和幀保持功能
可選的 12/14/16 位輸出信號，受 CRC 和滾動計數器保護
數字溫度和應力補償
可選擇多點校準，最多 9 個點，具有預定義的特性
薄型 8 引腳 SMD 單傳感器封裝，用于 PCB 模塊的表面貼裝
工作結溫范圍：-40°C 至 150°C
主通道和子通道可在EEPROM中獨立編程
EEPROM中的16位用戶可配置ID
電源電壓 5.5 至 7 V
潛在應用
轉向扭矩感應
制動和加速踏板
閥門或襟翼位置傳感
高速應用
汽車和工業安全
任何其他類型的精確和快速線性測量應用
