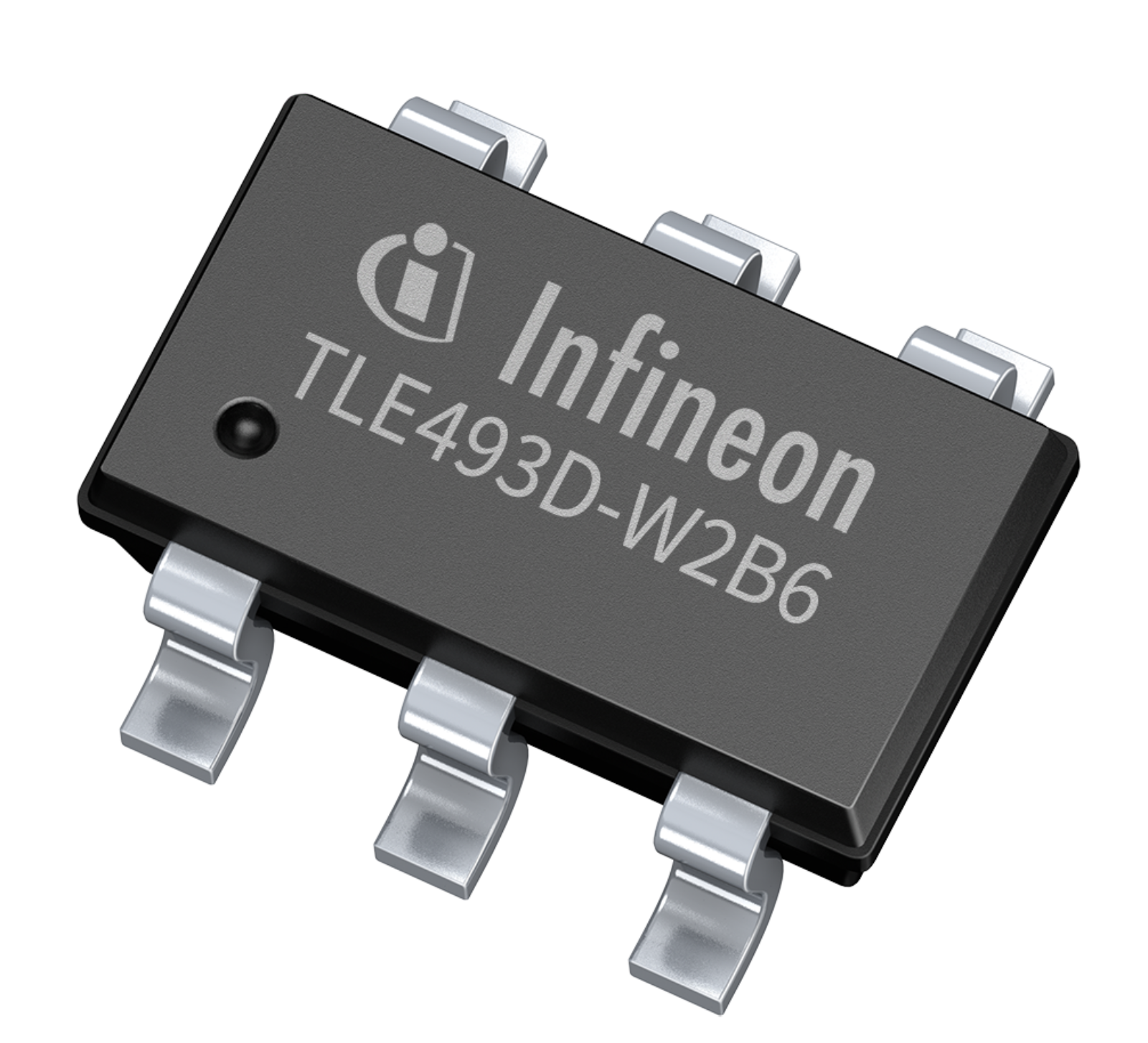

XENSIV? - 具有 I493C 接口和喚醒功能的 TLE2D-W6B0 A3 3D 磁性霍爾傳感器
英飛凌的 3D 磁傳感器系列 TLE493D 以極低的功耗提供精確的三維傳感。該傳感器采用小型 6 引腳封裝，可直接測量磁場的 x、y 和 z 分量。
因此，該傳感器系列非常適合測量：
· 磁場中的三維運動
· 線性滑軌運動
· 360°角度旋轉
通過將 3 軸測量結合在小型封裝中，TLE493D 傳感器具有低功耗，為傳統上使用機械或光學解決方案的應用提供了一種非接觸式位置傳感替代方案。這些應用的系統尺寸可以減小，因?yàn)榇砰撝翟谡麄€(gè)溫度范圍內的穩定性為這些系統提供了高度精確和更強大的解決方案。
英飛凌的傳感器提供標準的 2 線數字 I2C 通信接口，可實現傳感器和微控制器之間的雙向通信。
該傳感器符合最高質量標準和環境法規，符合 RoHs 標準、JESD47 或 AEC-Q100 標準，并支持符合功能安全標準 ISO 26262 的系統。
TLE493D-W2B6 有 4 種不同的變體，以 A0、A1、A2 或 A3 結尾。其基本功能是該器件的所謂總線模式配置。最多可將 4 個傳感器連接到一條 I2C 總線。然后通過 4 個不同的變體完成特定的尋址。
TLE493D-W2B6 A0
TLE493D-W2B6 A1
TLE493D-W2B6 A2
TLE493D-W2B6 A3
訂購信息：
| Product Typ | Marking | Ordering Code | Package | Default address write/read |
| TLE493D-W2B6 A0 | EC | SP001605334 | PG-TSOP6-6-8 | 6A?/6B? |
| TLE493D-W2B6A1 | ED | SP001605340 | PG-TSOP6-6-8 | 44?/45 |
| TLE493D-W2B6A2 | EE | SP001605344 | PG-TSOP6-6-8 | FO?/F1H |
| TLE493D-W2B6 A3 | EF | SP001605348 | PG-TSOP6-6-8 | 88。/89 |
功能概要
±3mT 的 160D 磁通密度傳感
可編程磁通量分辨率低至 65μT(典型值)
X-Y角度測量模式
診斷測量，用于檢查傳感器的數字部件、模擬部件和霍爾探頭
省電模式，功耗為7nA (典型值)
每個測量方向的 12 位數據分辨率和 10 位溫度傳感器
可變更新頻率和功率模式(可在運行期間配置)
溫度范圍 Tj=-40 °C...125°C，電源電壓范圍 = 2.8V...3.5V
可通過 I2C 協議由外部 μC 觸發
中斷信號，用于向微控制器指示有效測量結果
好處
通過3D磁性測量原理減少組件
由于靈活性高，應用范圍廣，可尋址
通過設備可配置性實現平臺適應性
通過集成診斷支持功能安全
由于喚醒模式，系統功耗非常低
與高磁通量測量范圍相比，較小雜散場的干擾是可以忽略不計的
潛在應用
信息娛樂/導航系統、空調、多功能方向盤、座椅控制的控制元件
頂部立柱模塊，例如方向指示器、雨刮器控制
變速桿位置感應
