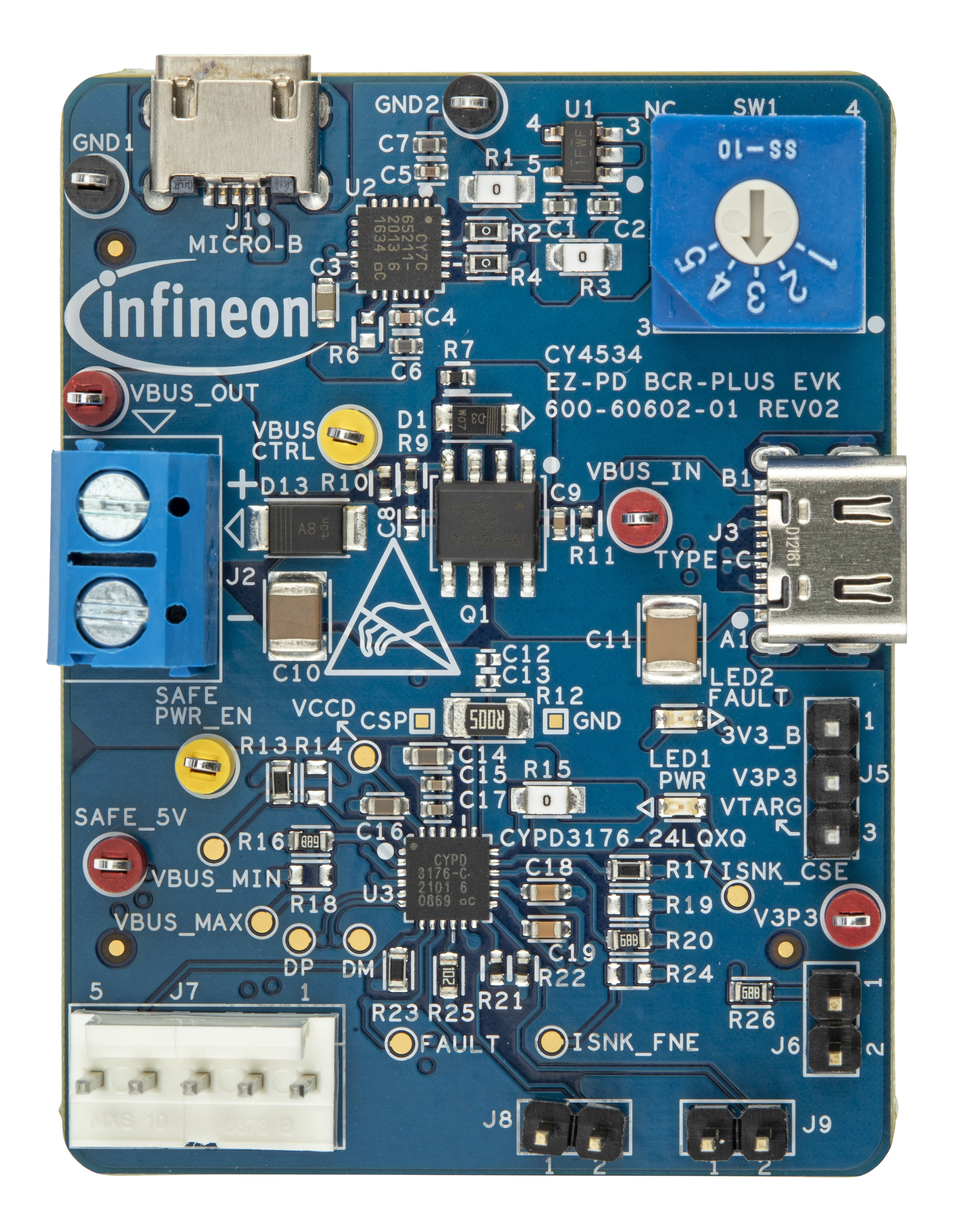

EZ-PD? 圓柱形連接器更換 (BCR) PLUS 評估套件 CY4534
CY4534系列EZ-PD? 桶形連接器更換升級版 (BCR-Plus) EVK是一個評估平臺，適用于希望用 USB-C 連接器替換現有桶形/電源輸入連接器的客戶。在終端產品中實施此解決方案允許系統由任何符合 USB-C 標準的電源適配器供電。
使用桶形連接器供電的設備(如揚聲器、剃須刀、電動工具、調制解調器等)將受益于使用 USB Type-C 等通用電源接口。為了簡化過渡，EZ-PD? BCR-PLUS EVK CY4534提供了一個USB Type-C插座，用于消耗充電器的電力，然后通過接線端子供電。通過使用電線將桶形輸入轉換為 USB Type-C，可以將桶形連接器連接到此塊。
CY4534 EZ-PD? BCR-PLUS 評估套件隨附預編程固件，其功能如CYPD3176 設備數據表.作為附加選項，希望進一步定制BCR-PLUS固件解決方案的客戶可以使用EZ-PD?配置實用程序更改配置參數，以滿足其最終應用的需求。
功能概要
支持 USB Type-C 和 power delivery 3.0 可編程電源
支持 2.4 A 充電
僅 UFP，具有可配置的 RD 和 RD-DB
集成模擬模塊
30 V 容限穩壓器
V總線-至CC短路保護
片上過壓保護 (OVP)
封裝：24 引腳 QFN
支持擴展工業溫度范圍(-40°C至+105°C)
好處
更換桶形連接器
USB Type-C 和供電 3.0 可編程電源
接收器 OCP
潛在應用
智能音箱消費類設備電動工具可穿戴設備個人護理用品VR頭戴式設備
游戲機
相機
IoT 設備無人機和機器人
組件清單
EZ-PD? BCR - USB Type-C 端口控制器(CYPD3176-24LQXQ)
13V 鉗位 3.5 A (8/20μs) Ipp 電視二極管 表面貼裝型 WLL-2-3(ESD131-B1-W0201)
硅肖特基二極管 10 V 3 A SOD323-2(BAT60A型)
MOSFET 2P-CH 30V 9.2 A 8SOIC(IRF9358)
金屬場效應管 MOSFET， 2P-CH， 30V 2 A 6TSOP(BSL308PE)
EZ-USB? 串橋控制器 24QFN(CY7C65211-24LTXI型)
| 參數 | CY4534型 |
|---|---|
| 家庭 | 通用串行總線 （USB） – 供電控制器 |
| 頻率 | 48兆赫 |
| 輸入類型 | 直流 |
| 輸入電壓最小值 max | 3 V 電壓 24.5 伏 |
| 接口 | USB-C 插座， |
| 輸出電流最小值最大值 | 0 安培 5 安培 |
| 輸出電壓最小值 max | 3 V 電壓 24.5 伏 |
| P外 最小最大值 | 0 100 <> 瓦 |
| 產品描述 | CY4534 EZ-PD 桶形連接器替換升級版 （BCR-PLUS） EVK 是一個評估平臺，適用于希望用 USB-C 連接器替換現有桶形/電源輸入連接器的客戶。在最終產品中實施此解決方案允許系統由任何符合 USB-C 標準的電源適配器供電。 |
| 資格 | 工業 |
| 子應用程序 | 電源 |
| 電源電壓最小值 max | 3 V 電壓 24.5 伏 |
| 目標應用 | 電源 |
| 拓撲學 | USB接口 |
