XMC4800器件是基于 ARM Cortex-M4000 處理器內核的 XMC4 系列微控制器的成員。當今高能效嵌入式控制應用日益復雜，因此需要具有更高性能 CPU 內核的微控制器解決方案，這些內核具有 DSP 和 FPU 功能。XMC4800系列微控制器利用英飛凌在工業市場數十年的經驗，提供優化的解決方案，以應對當今嵌入式控制應用的性能挑戰。首款采用 ARM ? Cortex ? -M 微控制器的 EtherCAT ? 節點，具有片上閃存和模擬/混合信號功能。
訂購信息：
| Derivative1 | Package | Flash Kbytes | SRAM Kbytes |
| XMC4700-E196x2048 | PG-LFBGA-196 | 2048 | 352 |
| XMC4700-F144x2048 | PG-LOFP.-144 | 2048 | 352 |
| XMC4700-F100x2048 | PG-LOFP-100 | 2048 | 352 |
| XMC4700-E196x1536 | PG-LFBGA-196 | 1536 | 276 |
| XMC4700-F144x1536 | PG-LOFP.-144 | 1536 | 276 |
| XMC4700-F100x1536 | PG-LOFP-100 | 1536 | 276 |
| XMC4800-E196x2048 | PG-LFBGA-196 | 2048 | 352 |
| XMC4800-F144x2048 | PG-LOFP.-144 | 2048 | 352 |
| XMG4800-F100x2048 | PG-LQFP-100 | 2048 | 352 |
| XMC4800-E196x1536 | PG-LFBGA-196 | 1536 | 276 |
| XMC4800-F144x1536 | PG-LQFP-144 | 1536 | 276 |
| XMC4800-F100x1536 | PG-LQFP-100 | 1536 | 276 |
| XMG4800-E196x1024 | PG-LFBGA-196 | 1024 | 200 |
| XMC4800-F144x1024 | PG-LOFP.-144 | 1024 | 200 |
| XMC4800-F100x1024 | PG-LOFP-100 | 1024 | 200 |

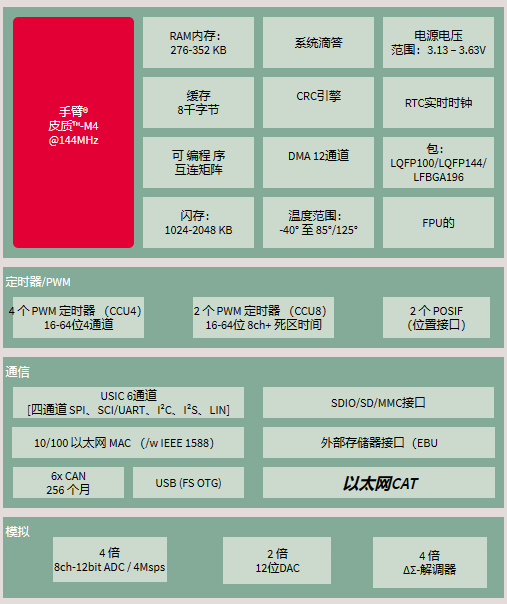

功能概要
ARM Cortex -M4 @ 144MHz??
2048kB 閃存，352kB RAM
閃存上的數據和 IP 保護
電源電壓范圍：3.13 - 3.63V
EtherCAT 節點?
6 x CAN 節點
以太網MAC、USB-OTG、SD/MMC
6 通道 USIC(可配置為 SPI、UART、IIC、IIS)
外部總線單元
4 個 12 位 ADC，18 個輸入通道，4 個并行采樣和轉換
2通道12位DAC
4通道?Σ解調器
24 x 16 位專用定時器，死區時間生成
2 x 位置接口
看門狗定時器，實時時鐘
XMC4000功能安全套件
包裝： LQFP100
溫度范圍： -40 - 125°C
SDIO/SD/MMC接口
潛在應用
以太網CAT?
EtherCAT? 是一種實時以太網標準，它將大帶寬與無與倫比的同步時間確定性相結合，范圍從三位數到兩位數納秒。XMC4300 和 XMC4800 系列是業界首款將 EtherCAT? 集成在標準 ARM? Cortex-M? 控制器上的微控制器，該控制器具有集成閃存和模擬/混合信號 IP。這提供了最緊湊、最具成本效益的 EtherCAT? 設計，無需專用的 ASIC、外部存儲器和晶體。
· 保證在 2031 年或更長時間內提供
· 引腳和代碼與已建立的XMC4000微控制器系列兼容
| 參數 | XMC4800-F100K2048 AA |
|---|---|
| A/D 輸入線（包括 FADC） | 18 |
| 附加的功能 | USB接口 ; SD/MMC的 ; 以太網 10/100 Mbit/s ; 以太網CAT? |
| 預算價格 €/1k | 13.66 |
| CAN節點 | 6 |
| 最大時鐘頻率 | 144兆赫 |
| DMA 通道 | 12 |
| DSP功能 | 是的 |
| 數字 I/O 引腳 | 75 |
| EEPROM仿真（數據閃存） | 是的 |
| 外部總線接口 | 是的 |
| 家庭 | XMC4800 |
| 快速閃存編程 | 不 |
| FlexRay的TM系列 | 不 |
| 浮點單元 | 是的 |
| I/O 工作電壓 | 3.3 伏 |
| 指令集架構 | ARM? Cortex-M4?（32 位） |
| 指令寬度 （[bits]） | 32/16 |
| 片上時鐘生成 | 是的 |
| 片上穩壓器 | 是的 |
| 振蕩器看門狗 | 是的 |
| 外設控制處理器 | 不 |
| 電源模式 | 可進行時鐘門控 |
| 程序存儲器 | 2048 KB |
| 資格 | 工業 |
| 實時時鐘 | 是的 |
| SRAM（包括緩存） | 352 KB |
| 串行 I/O 接口 | 6 |
| 溫度 | -40 至 125°C |
| 定時 I/O 引腳（PWM、CAPCOM） | 32 |
| 觸摸/LED 矩陣控制 | 是的 |
| 內存類型 | 閃光 |
| 串行I/O接口類型 | 串口 ; I2C接口 ; I2S（I2S） ; SPI接口 |
| 看門狗定時器 | 是的 |
