- 產品詳情

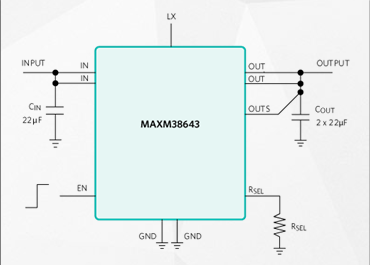

MAXM38643是一款超低IQ (330nA)降壓模塊，可將1.8V至5.5V范圍內的輸入電壓降壓至0.7V至3.3V的寬輸出電壓范圍(在RSEL引腳上使用單個電阻)。啟動時可使用RSEL引腳至GND之間的單個外部電阻對輸出電壓進行編程。還提供不使用RSEL引腳設置輸出電壓的0.5V至5V工廠預編程固定輸出電壓版本。在這種情況下，模塊中的RSEL引腳保持浮空。
該模塊提供強大的性能特性。為了優化整個負載工作范圍內的效率和瞬態響應，該模塊會自動根據負載電流在超低功耗模式(ULPM)、低功耗模式(LPM)和高功耗模式(HPM)之間切換，以更好地為負載提供服務。該器件在ULPM中過度調節，以提高效率并有利于輸出電容處理瞬態負載電流。該器件具有90%的占空比限制。當器件處于關斷狀態時，有源放電電阻將OUT拉至地。
參數信息：
| PART NUMBER | TEMPERATURE RANGE | PIN PACKAGE | FEATURES |
| MAXM38643AEMB+T | 40℃ to +85℃ | 10-lead eMGA package 2.1mmx2.6mm,0.5mm pitch | 0.7V to 3.3V resistor-selectable outpu voltage using RsEL pin |
| MAXM38643BEMB+T* | 40°℃ to +85*℃ | 10-lead eMGA package 2.1mmx2.6mm,0.5mm pitch | 0.5V to 5V preprogrammed output yoltage |
應用
Bluetooth? LE設備
可聽戴設備
空間有限的便攜式產品
采用單節鋰離子和紐扣電池供電的產品
超低功耗物聯網、NB物聯網
可穿戴設備
有線、無線產品
特點和優點：
延長電池壽命
330nA超低靜態電源電流
關斷電流：1nA
峰值效率為96%，10μA時效率超過88%
易于使用——應對常見操作
輸入范圍：1.8V至5.5V
單電阻可調VOUT：0.7V至3.3V
工廠預編程VOUT：0.5V至5V
輸出電壓精度：±1.75%
高達600mA的負載電流能力
在多種使用情形中保護系統
關斷時具有反向電流阻斷功能
有源放電功能
縮小尺寸并提高可靠性
溫度范圍：-40°C至+85°C
2.1mm x 2.6mm 10引腳eMGA封裝
